Comment nous créons les patrons de nos kits PPF prédécoupés — et pourquoi ils s’ajustent parfaitement

Dans les coulisses : 30 ans d’expérience du film, un scan 3D de qualité métrologique et le logiciel que nous avons développé pour transformer une vraie voiture en un patron qui épouse la carrosserie comme s’il avait été fait pour elle — parce que c’est le cas.

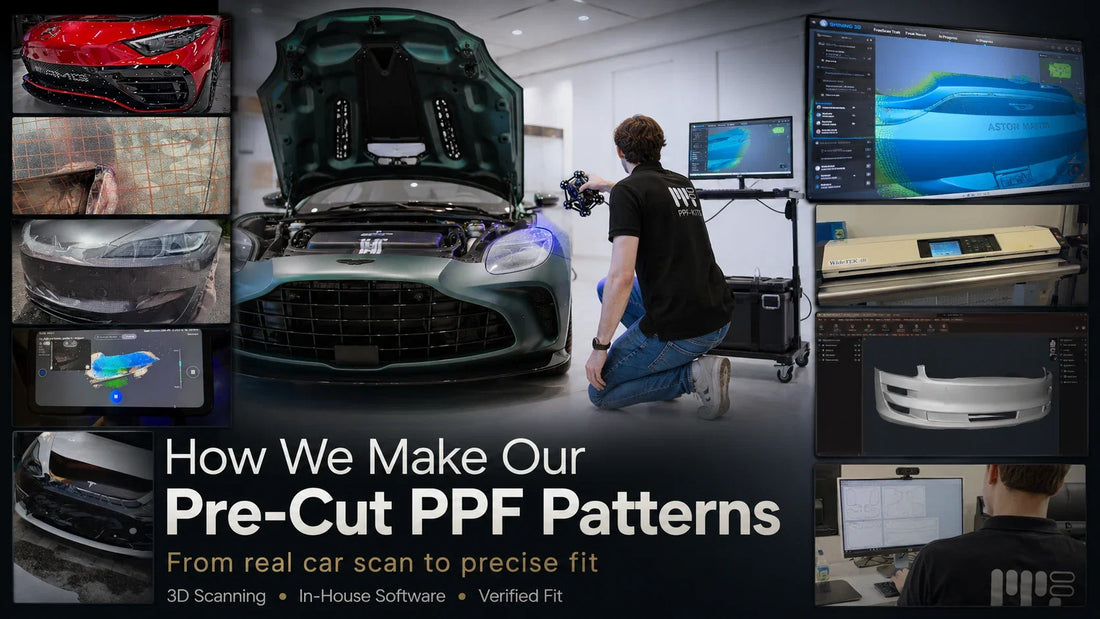

Chaque patron que nous vendons commence par une vraie voiture et un scan 3D de qualité métrologique.

Sommaire

1. Pourquoi tout se joue sur l’ajustement en PPF
2. Le point de départ : Tesla-Protect et deux voitures simples
3. Le vrai défi : du film plat sur une voiture bombée
4. Notre premier pas vers le numérique : la photogrammétrie
5. Passage à la 3D : nos premiers scanners laser
6. La précision sur les pièces : l’EinScan Rigil
7. Des voitures entières à la chaîne : le FreeScan Trak Nova
8. Arriver à la voiture en premier : pourquoi nous voyageons
9. Du scan au patron, étape par étape
10. Le PPF-Kits Pattern Solution Center
11. Le prédécoupé face aux alternatives
12. Ce que cela change pour vous
13. Petit glossaire
14. Questions fréquentes

1. Pourquoi tout se joue sur l’ajustement en PPF

Le film de protection de peinture (PPF) ne fait vraiment son travail que lorsqu’il repose sur la peinture comme une seconde peau — bord à bord, sans décollement, sans saleté emprisonnée et sans zone découverte où les gravillons peuvent encore atteindre le vernis. Un film trop court de quelques millimètres sur un bord de pare-chocs, ou qu’il faut étirer jusqu’à ce qu’il plisse pour rejoindre un angle, n’est pas seulement disgracieux. C’est un point faible.

C’est pourquoi, chez PPF-Kits, la création des patrons est ce que nous faisons de plus important. Découper du film, tout le monde sait le faire. Faire en sorte qu’un morceau de film plat épouse un élément de carrosserie complexe et tridimensionnel sans le moindre pli ni le moindre finger — et y parvenir de la même façon, parfaitement, sur le 1er kit comme sur le 10 000e — voilà la vraie difficulté. Voici, sans fard, comment nous y sommes arrivés.

Nous évoluons dans l’univers du film et du covering depuis plus de 30 ans. Cette expérience de terrain est le socle de tout ce qui suit — et, vous le verrez, c’est aussi la raison pour laquelle le scan 3D n’a pas remplacé notre savoir-faire. Il l’a démultiplié.

2. Le point de départ : Tesla-Protect et deux voitures simples

Il y a environ six ans, nous avons lancé Tesla-Protect, notre marque de kits PPF prédécoupés conçus spécifiquement pour les Tesla. À l’époque, cela représentait deux voitures seulement : la Tesla Model 3 et le Model Y.

Avec deux modèles, la création des patrons restait un travail ponctuel — et les éléments de carrosserie Tesla sont, géométriquement, assez simples et lisses. Nous avons donc procédé à l’ancienne, entièrement à la main :

• Nous posions à la main du ruban de masquage et un film gabarit quadrillé directement sur la voiture, puis nous relevions les contours de l’élément à même le film. Le quadrillage imprimé garantissait l’alignement et l’échelle.
• Nous numérisions ensuite ce gabarit annoté sur notre scanner grand format et reconstruisions la forme à l’écran dans un logiciel vectoriel comme Adobe Illustrator.
• Nous découpions une pièce d’essai sur notre traceur de découpe, nous la posions sur la voiture et nous vérifiions l’ajustement.
• Puis nous recommencions la boucle — corriger, découper, poser, vérifier — encore et encore, jusqu’à ce que ce soit parfait.

La méthode fonctionnait. Mais elle était lente, manuelle, et elle ne tenait la route que parce qu’il y avait très peu de formes à résoudre. Dès lors que nous avons voulu couvrir des centaines de modèles, cette approche ne pouvait tout simplement plus suivre.

La méthode manuelle : le film gabarit est posé sur la voiture (à gauche) et chaque contour est relevé à la main (à droite).

Le gabarit annoté était numérisé sur notre scanner grand format (à gauche), reconstruit en vectoriel puis découpé — le résultat sur la voiture (à droite).

3. Le vrai défi : du film plat sur une voiture bombée

Voici le problème de fond que tout fabricant sérieux de PPF doit résoudre.

Le PPF se découpe à plat. Les éléments de carrosserie, eux, ne sont pas plats. Un pare-chocs avant ou arrière est l’une des formes 3D les plus complexes de tout le véhicule : il se courbe dans deux directions à la fois (une « double courbure »), contourne les angles et se creuse autour des entrées d’air et des capteurs. Quand on applique une feuille plate sur une surface pareille, la matière n’a nulle part où aller. Le résultat, ce sont les deux hantises de tout poseur :

• Les plis — replis et cassures plus larges, là où il y a trop de matière pour la forme qui se trouve dessous.
• Les fingers — ces petites vagues de matière en excès, en forme de doigt, qui se forment le long des bords et dans les courbes lorsque le film n’a pas été assez étiré pour suivre exactement le contour de l’élément.

Dans les deux cas, la cause est la même : de la matière que la forme ne peut pas absorber. Un excellent patron est celui qui a déjà intégré cette courbure 3D avant même que le film ne soit découpé — il reste donc beaucoup moins d’excédent à rattraper à la main pour le poseur. La forme à plat est volontairement déformée pour qu’une fois étirée sur la vraie courbe, elle retombe lisse et tendue. Ratez la géométrie, et le poseur se bat avec le film. Réussissez-la, et le film se pose comme s’il avait poussé là.

C’est exactement pour cela qu’une Tesla — avec ses éléments lisses et simples — est facile, et qu’un pare-chocs de sportive moderne, truffé d’ouïes et d’arêtes, est difficile. Résoudre les cas difficiles, de façon fiable, voilà toute la raison d’être de ce qui suit.

4. Notre premier pas vers le numérique : la photogrammétrie

Pour dépasser le ruban et les gabarits, il nous fallait une copie numérique 3D de la voiture. Notre première approche a été la photogrammétrie : on prend des centaines de photos d’un élément avec un reflex, et un logiciel spécialisé les assemble en un modèle 3D en faisant correspondre les détails communs d’une image à l’autre.

Élégant sur le papier. En pratique, deux problèmes :

1. C’est extrêmement chronophage — des centaines de photos qui se recouvrent, avec un éclairage soigné, pour chaque élément.
2. La peinture automobile est brillante. La photogrammétrie a besoin de repérer des détails de surface bien distincts pour aligner les photos, et un élément lisse, réfléchissant et monochrome n’en offre presque aucun. Pire : les reflets se déplacent en même temps que l’appareil — et c’est précisément ce qui perd le logiciel.

La photogrammétrie nous a appris ce dont nous avions besoin — une géométrie 3D exacte — et pourquoi, exactement, il nous faudrait un meilleur outil pour l’obtenir de façon fiable sur des carrosseries brillantes.

5. Passage à la 3D : nos premiers scanners laser

La technologie a mûri, et nous avec. Nous avons acheté notre premier scanner laser 3D en ligne. Comparé à la photogrammétrie, c’était un vrai progrès — mais avec des limites évidentes : il était lent, sa précision était médiocre et le logiciel fourni était loin d’être abouti. Très bien pour du loisir. Insuffisant pour créer des patrons sur lesquels des milliers de clients comptent.

Nous avons donc investi — sérieusement — dans des outils de métrologie professionnels. C’est cette décision qui a conduit Shining3D à nous consacrer plus tard une étude de cas officielle sur la modernisation du PPF automobile. Comme l’a résumé notre équipe :

« En réalité, c’est le scan 3D qui nous a permis de bâtir notre marque. Sans lui, ce ne serait pas possible. »
— L’équipe PPF-Kits, étude de cas Shining3D

6. La précision sur les pièces : l’EinScan Rigil

Notre premier outil de niveau professionnel a été l’EinScan Rigil de Shining3D — un scanner laser bleu professionnel tout-en-un. Un autre monde en matière de qualité : une résolution géométrique descendant jusqu’à ~0,05 mm, un flux de travail entièrement sans fil et des données propres et denses, à partir desquelles on peut réellement construire un patron précis.

Pour le maximum de détail, le Rigil s’appuie sur des marqueurs de référence réfléchissants — de petites pastilles autocollantes qui lui servent à se repérer dans l’espace. La précision obtenue est superbe. Le compromis est d’ordre pratique : couvrir une voiture entière de pastilles prend du temps, et tous les propriétaires n’apprécient pas de voir des autocollants sur une voiture neuve (ils se retirent proprement et sans résidu, mais tout de même). Pour scanner voiture après voiture, la pose des marqueurs à elle seule n’est pas tenable à grande échelle.

Le Rigil n’a donc pas été mis à la retraite — il a reçu un rôle de spécialiste. C’est exactement le bon outil quand seule une partie d’une voiture évolue :

« Quand un restylage arrive et que seules de petites pièces sont revues — comme un couvercle de coffre, un pare-chocs arrière ou avant — le Rigil est tout simplement parfait. »
— L’équipe PPF-Kits, étude de cas Shining3D

Pour un restylage ou un seul élément modifié, le Rigil capture le changement vite et avec précision, sans avoir à monter un scan de véhicule complet. Pour les voitures entières, en revanche, il nous fallait plus rapide.

Le scan avec marqueurs de l’EinScan Rigil (à gauche) : les pastilles de référence lui permettent de s’accrocher à l’élément avec un maximum de détail. Le Trak Nova (à droite) n’en a pas besoin.

7. Des voitures entières à la chaîne : le FreeScan Trak Nova

Pour scanner des véhicules complets, notre outil de référence est le FreeScan Trak Nova, également signé Shining3D — un système de mesure optique de qualité métrologique à suivi dynamique.

• Aucun marqueur sur la voiture. À la place des pastilles, il utilise une photogrammétrie vidéo (VPG) intégrée et un suivi optique pour savoir exactement où se trouve le scanner dans l’espace — nous pouvons donc scanner une voiture sans rien appliquer sur la peinture. Rien à coller, rien à décoller.
• Il est rapide et extrêmement précis. Il capture jusqu’à 6,14 millions de points par seconde avec une précision ponctuelle de 0,02 mm, et sa justesse est certifiée de façon indépendante selon les normes de métrologie VDI/VDE 2634 et ISO 10360.

Sur le terrain, la différence est spectaculaire. Pour reprendre les mots de notre équipe :

« C’est évidemment mieux et plus rapide. Avec le Nova, nous pouvons scanner plusieurs voitures par jour, très vite. »
— L’équipe PPF-Kits, étude de cas Shining3D

À eux deux, ces scanners couvrent tout : le Trak Nova pour des scans de voiture complète sans marqueurs, de qualité métrologique et rapides, et le Rigil pour les restylages et éléments isolés en haute définition. Le bon outil pour le bon travail — sans compromis sur la qualité des données, dans un cas comme dans l’autre.

Un scan sans marqueurs dans le logiciel du FreeScan Trak Nova : des millions de points précis, sans rien appliquer sur la peinture.

🎥 À voir en vidéo : notre étude de cas Shining3D

Nous sommes fiers que Shining3D ait consacré une étude de cas officielle à notre méthode de travail — Accelerating Automotive Paint Protection Film Innovation with SHINING 3D Scanners. Si vous préférez voir comment nous scannons une voiture et la transformons en patron plutôt que de le lire, c’est ici :

8. Arriver à la voiture en premier : pourquoi nous voyageons

Le scan n’est que la moitié de l’histoire — et encore faut-il pouvoir accéder à la voiture.

Quand un nouveau modèle sort, nos clients veulent le protéger tout de suite, pas dans un an. Nous nous déplaçons donc dans différents pays pour scanner les nouveaux véhicules le plus tôt possible, souvent quelques jours seulement après leur arrivée sur le marché. Être les premiers à disposer d’un scan propre et précis explique en grande partie pourquoi notre catalogue couvre des voitures que beaucoup de concurrents ne proposent tout simplement pas encore — et pourquoi nous pouvons continuer à l’élargir aussi vite.

9. Du scan au patron, étape par étape

Un scan brut n’est pas un patron. C’est un immense nuage dense de points mesurés. Le transformer en un fichier plat qu’un poseur peut réellement découper et appliquer demande plusieurs étapes précises. Voici notre méthode.

Étape 1 — Nettoyer le scan.
Un scan tout juste réalisé contient tout ce que le scanner a vu : des morceaux de sol, l’arrière-plan, des reflets et du bruit. Nous supprimons toutes les parties inutiles et veillons à ce que la surface de l’élément soit nette et régulière, pour ne conserver que la vraie géométrie.

Étape 2 — Alléger le maillage.
Un scan haute résolution peut contenir des millions de triangles et plusieurs gigaoctets de données — bien plus qu’il n’en faut pour travailler efficacement. Nous réduisons la géométrie avec soin, en conservant chaque détail qui compte pour l’ajustement tout en rendant le modèle assez léger pour être manipulé avec précision.

Le maillage du scan dans notre Pattern Solution Center — ramené à une taille exploitable tout en conservant chaque détail qui compte pour l’ajustement.

Étape 3 — Définir la zone de couverture.
Nous déterminons exactement où le PPF doit se poser sur l’élément : quelles zones couvrir, et où chaque pièce doit commencer et s’arrêter. C’est là que l’expérience de la pose fait la différence : les meilleures lignes de couverture sont placées là où elles disparaissent visuellement sur la voiture et là où le film a le plus de chances de se poser proprement.

Étape 4 — Mettre la surface 3D à plat (le plus difficile).
Le geste décisif. Notre logiciel met la surface 3D courbe à plat en une forme 2D, en la déformant volontairement pour tenir compte de la courbure et de l’élasticité naturelle du film. Comme le film doit s’étirer pour épouser une vraie double courbure, le patron à plat est calculé pour qu’une fois étiré sur la voiture, il retombe lisse, tendu et sans excédent de matière. C’est toute la différence entre un patron qui vous résiste et un patron qui se met en place tout seul.

La mise à plat en action : la carte d’étirement montre exactement où le film doit s’étirer (à gauche), et le résultat est un jeu de pièces 2D précises (à droite).

Étape 5 — Ajouter la marge de rabat.
Partout où la place le permet, nous dessinons le patron pour que le film puisse être légèrement rabattu autour du bord de l’élément — en se glissant dans les jeux et les gouttières, afin qu’aucun bord à nu ne reste exposé au décollement ou aux saletés. Là où la place manque, le bord est arrêté proprement juste avant. Chaque millimètre est voulu.

À gauche : la marge de rabat est définie bord par bord dans notre logiciel (ici 5 mm). À droite : la même marge sur la voiture — le film se rabat proprement autour du bord.

Étape 6 — Finaliser le fichier de découpe.
Nous verrouillons le patron et exportons un fichier de découpe propre pour le traceur — le gabarit numérique exact qui deviendra votre kit.

Le patron terminé, imbriqué sur la planche et prêt pour la découpe.

Étape 7 — Valider sur la vraie voiture.
Avant qu’un patron ne soit mis en ligne, il doit faire ses preuves comme il l’a toujours fait : nous le découpons, nous le posons sur le véhicule réel et nous confirmons l’ajustement. Si quelque chose doit être affiné, la correction repart dans le patron avant même que le kit ne soit proposé à la vente. Trente ans d’expérience de la pose : c’est le dernier contrôle qualité, celui qu’un logiciel seul ne peut pas remplacer.

Le contrôle final : nous découpons le patron, le posons sur le véhicule réel et vérifions chaque bord avant la mise en ligne du kit.

10. Le PPF-Kits Pattern Solution Center

Chacune des étapes ci-dessus passe par un logiciel que nous avons développé nous-mêmes : le PPF-Kits Pattern Solution Center. Les outils du commerce n’ont jamais été conçus pour ce problème très particulier — transformer le scan d’une voiture en un patron PPF réellement posable. Nous avons donc créé le nôtre : un seul programme qui nous mène du scan laser haute qualité jusqu’au patron fini, prêt à découper.

Posséder notre propre logiciel, c’est maîtriser ce qui compte le plus : la fidélité avec laquelle un patron à plat se comportera sur un élément réel et bombé. C’est ce qui fait la régularité de nos kits, et ce qui nous permet de continuer à améliorer chaque patron au fil du temps au lieu d’être prisonniers des hypothèses de quelqu’un d’autre.

Chaque kit arrive prédécoupé et pré-échenillé — seules les pièces que vous avez commandées restent sur la planche, avec un plan imprimé qui indique où va chacune d’elles.

11. Le prédécoupé face aux alternatives

Tous les « PPF » ne se posent pas de la même façon. Voici comment un kit prédécoupé issu d’un scan se compare aux alternatives courantes :

Faites défiler le tableau vers la droite pour voir toutes les colonnes.

À retenir : un patron construit à partir d’un scan 3D précis de votre modèle, et éprouvé sur le véhicule réel, est la seule approche qui associe un ajustement exact à un risque de lame nul pour votre peinture.

Une fois l’approche choisie, la deuxième décision porte sur le film lui-même — du PVC économique au TPU auto-cicatrisant haut de gamme. Notre guide de choix des matériaux PPF compare toutes les options côte à côte.

12. Ce que cela change pour vous

Toute cette ingénierie n’a qu’un seul but : rendre votre pose plus simple et votre protection meilleure.

• Le kit va exactement à votre voiture. Pas un élément « universel », pas une forme approchante — un patron issu d’un scan de qualité métrologique de votre modèle précis, validé sur le véhicule réel.
• Moins de plis et de fingers. Comme la courbure et l’étirement sont déjà résolus dans le patron, le film ne demande qu’à se poser à plat.
• Des bords propres et protégés. Les marges de rabat sont intégrées au patron : le film se glisse là où il doit.
• Aucune lame près de votre peinture. Tout est prédécoupé en dehors de la voiture.
• Une régularité sur laquelle compter. Le 10 000e kit est découpé d’après le même patron validé que le premier.
• Les nouveautés couvertes plus tôt. Parce que nous nous déplaçons pour scanner les modèles très tôt.

Trente ans d’expérience du film, un scan de qualité métrologique et notre propre logiciel de patronage — tout cela pour qu’à l’arrivée de votre kit, le film se pose comme s’il avait été fait pour votre voiture. Parce que c’est le cas.

Prêt à protéger votre voiture ? Trouvez le kit PPF prédécoupé exact pour votre voiture →

Vous hésitez sur le film à choisir ? Comparez toutes les options dans notre guide de choix des matériaux PPF, et découvrez précisément comment se pose un kit dans nos instructions de pose.

Vous roulez en Tesla ? Nos kits Tesla dédiés se trouvent sur tesla-protect.com — mêmes patrons, même méthode, conçus spécifiquement pour la Model 3 et le Model Y.

13. Petit glossaire

• Kit PPF prédécoupé — film de protection de peinture déjà découpé aux formes des éléments d’une voiture précise, de sorte que rien n’est détouré sur le véhicule.
• Double courbure — surface qui se courbe dans deux directions à la fois (comme l’angle d’un pare-chocs) ; c’est la raison pour laquelle un film plat exige un patron à la forme spécialement calculée.
• Fingers — terme anglais employé par les poseurs pour désigner les petites vagues de matière en excès, en forme de doigt, le long d’un bord ou dans une courbe, là où le film n’a pas été assez étiré pour suivre le contour de l’élément.
• Échenillage / pré-échenillé — retrait du film en excès autour du patron, pour ne laisser sur le liner que les pièces dont vous avez besoin.
• Marge de rabat — film supplémentaire prévu dans le patron pour pouvoir se glisser proprement autour du bord d’un élément.
• Mise à plat — dépliage mathématique d’une surface 3D en une forme 2D, avec compensation d’étirement, pour que le film découpé épouse la carrosserie sans plis.

14. Questions fréquentes

Qu’est-ce qu’un kit PPF prédécoupé ?
Un kit de film de protection de peinture prédécoupé, c’est du film déjà découpé à la forme exacte des éléments de carrosserie d’une voiture précise, afin de pouvoir être posé sans aucun détourage sur le véhicule. Chez PPF-Kits, chaque kit est généré à partir d’un scan 3D précis de ce modèle exact.

Pourquoi les patrons PPF prédécoupés s’ajustent-ils mieux qu’un film découpé à la main sur la voiture ?
Parce que la courbure 3D de l’élément est résolue avant que le film ne soit découpé. Nos patrons sont mis à plat et compensés en étirement pour que le film épouse la carrosserie sans plis — et aucune lame ne risque jamais de toucher votre peinture.

Comment fabriquez-vous les patrons PPF ?
Nous scannons la vraie voiture en 3D avec un scanner laser de qualité métrologique et sans marqueurs, nous nettoyons et allégeons le scan, nous définissons la zone de couverture, nous mettons la surface 3D à plat en un patron 2D compensé en étirement dans notre propre Pattern Solution Center, nous ajoutons les marges de rabat et nous exportons un fichier de découpe — puis nous validons l’ajustement sur le véhicule réel.

Collez-vous des autocollants ou des marqueurs sur ma voiture pour la scanner ?
Pour les scans de voiture complète, non — notre FreeScan Trak Nova utilise un suivi dynamique sans marqueurs, rien n’est donc appliqué sur votre peinture. Nous n’utilisons des marqueurs de référence que pour les scans haute définition de pièces isolées (par exemple un pare-chocs de restylage), et ils se retirent proprement, sans laisser de résidu.

Quelle est la précision du scan ?
Notre scanner de véhicule complet mesure avec une précision ponctuelle de 0,02 mm et il est certifié selon les normes de métrologie VDI/VDE 2634 et ISO 10360. C’est cette précision qui rend un ajustement exact possible.

Les kits PPF prédécoupés sont-ils difficiles à poser soi-même ?
Ils sont pensés pour rendre la pose en autonomie réaliste : les pièces sont prédécoupées et pré-échenillées, la courbure est déjà résolue et il n’y a rien à découper sur la voiture. Prenez votre temps, travaillez proprement et suivez nos instructions de pose.

Pour quelles voitures proposez-vous des kits ?
Nous avons commencé par la Tesla Model 3 et le Model Y sous notre marque Tesla-Protect, et nous sommes allés bien plus loin depuis — nous nous déplaçons pour scanner les nouveaux modèles dès leur lancement. Les propriétaires de Tesla trouveront les kits dédiés sur tesla-protect.com ; pour toutes les autres marques et modèles, parcourez le catalogue complet PPF-Kits.

Le film va-t-il jaunir ou se décoller avec le temps ?
Un PPF de qualité est conçu pour résister au jaunissement et tenir des années ; la durée de vie exacte dépend de la gamme de film choisie. Comparez les options côte à côte dans notre guide de choix des matériaux PPF.
